PlusClean®

アルファ・ラバルPlusClean®洗浄ノズルが、サニタリープロセスにおけるタンクの洗浄に革命をもたらします。 PlusClean®は、上部据付タンク洗浄装置と組み合わせることで、タンク壁やタンク底部にスムーズに統合されます。 CIP(定置洗浄)中に作動すると、加圧洗浄液の扇状化によって陰になった領域も洗浄できます。これにより、100%のインパクト洗浄カバレッジ、水や洗浄剤にかかるコストの最大80%節約、および0%の混入物質を保証します。

PlusClean tank cleaning nozzle

前例のない100%のタンク洗浄カバレッジにより製品の歩留まりが向上

  • 100%のインパクト洗浄カバレッジを実現
  • 水や洗浄剤の消費量を最大80%削減
  • 製品へのコンタミリスクを排除し、歩留まりを向上
  • 最高レベルのサニタリー性要件に適合
  • 非常に低いメンテナンス要件と水、洗浄剤、および廃水にかかるコストの削減により、総保有コストも削減
徹底したタンクの洗浄により、サニタリープロセスの生産性に影響を与える可能性のあるコンタミリスクを排除します。 設置が簡単なアルファ・ラバルのPlusClean®洗浄ノズルを使用すると、プロセス・タンク内のほぼすべてのコンタミリスクを効果的に排除できます。 PlusClean®は、インパクトの大きい最適化されたスプレー・パターンにより、上部据付タンク洗浄装置では見逃しがちな下部の攪拌ブレード、コイル、接続部など、影になった領域に対して100%の洗浄カバレッジを提供します。より速く、より安全な混入物質ゼロの切り替えが可能になり、食品、飲料、パーソナルケアといった業界でのバッチまたは連続プロセスの生産性が向上しています。 これにより、製品の歩留まりが向上し、総保有コストを削減しながら投資収益率を高めることができます。
.



PlusClean nozzle spray pattern 1
PlusClean nozzle spray pattern 2
PlusClean nozzle spray pattern 3

抜群の万能性

PlusClean®は、固定スプレーボール、ロータリースプレーヘッド、ロータリージェットヘッドのいずれであっても、主要な洗浄装置の洗浄効率を最適化します。 タンクの全体的な設計に応じて、タンク壁またはタンク底部のいずれかに洗浄ノズルを構成できます。 据付用に3つの異なるスプレー・パターンからいずれか1つと、2つの異なる溶接プレートからいずれか1つを選択し、要件に合わせて洗浄ノズルをカスタマイズします。

特別な製品ライン

洗浄剤によって作動するピストンを備えたアルファ・ラバルの標準的なPlusClean®に加えて、特別な空気圧バージョンも利用できます。 空気圧バージョンでは、空気圧を制御してピストンを作動させます。 アルファ・ラバルThinkTopと一緒に使用すると、開閉やパージのオプションなどのフィードバック信号を含む、タンクの洗浄プロセスの全体像を把握できます。

サービス

摩耗の少ないコンポーネントは現場での交換が容易で、ダウンタイムを最小限に押さえることができるため、機器のパフォーマンスと稼働率を向上させることができます。 PlusClean®洗浄ノズルには、タンクを出入りする可動部品がありません。 耐久性と信頼性の高いアルファ・ラバルの純正部品は、卓越したパフォーマンスを発揮して総保有コストを削減し、機器のライフサイクル全体を通じてその価値を維持します。

動作原理

.

アルファ・ラバルPlusClean®洗浄ノズルは、タンク壁やタンク底部と同じ高さに取り付けられます。 洗浄剤または制御された空気圧のいずれかによって作動するノズルは、高い衝撃力で洗浄剤を汚れた領域に扇状流のパターンで直接噴霧します。 シャフトと攪拌ブレードの回転を制御しながら繰り返すことで、洗浄カバレッジが確保されます。



洗浄サイクルが完了すると、統合されたスプリング機構によりピストンが元の場所に格納され、洗浄装置をしっかりと閉じて密閉します。 パージが必要な場合は、必ずアクチュエータを使用して操作してください。

PlusClean cleaning nozzle exploded view

Safeguard cheese production with 100% cleaning coverage of tank shadow areas



To increase cheese production by expanding its milk reception, a large Scandinavian dairy turned to the Beritech Group, an experienced tank and system builder. The objective was to guarantee complete cleaning coverage for two new 30-metre-high raw milk silos with bottom-mounted agitators.



Read the case story here

Cheese factory 640X360.jpg

.

100% cleaning coverage
.

お使いのタンクはどのくらい清潔ですか?

アルファ・ラバルPlusClean®、およびアルファ・ラバルPlusClean® UltraPureは、サニタリータンクの洗浄に革命をもたらす製品です。 PlusCleanは、CIP(定置洗浄)中に作動すると、加圧洗浄液の扇状化によって陰になった領域も洗浄できます。これにより、市場では初となる100%のインパクト洗浄カバレッジを保証します。

PlusClean brochure image 640x360
.

360 ° サービスとメンテナンスに関するビデオ

アルファ・ラバルPlusClean®の組み立て方法

アルファ・ラバルPlusClean®の分解方法

その他のソリューションはこちら

TJ40G/TJ20G

ロータリージェットヘッドのTJシリーズは、食品、乳製品、飲料、パーソナルケアなどのサニタリープロセス用途に適しています。 あらゆるサイズのタンクをカバーするさまざまなサイズと構成で利用できます。

TJ series rotary jet head

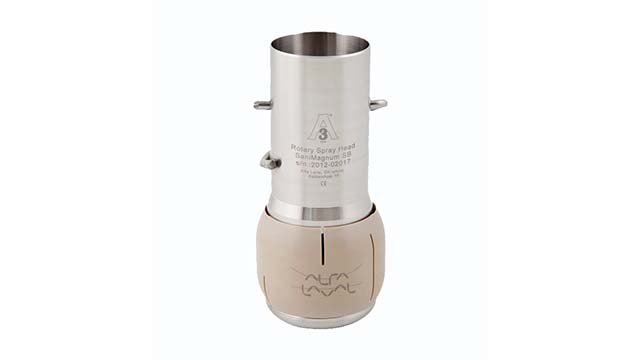

SaniMagnum SB
