Marine gasketed plate heat exchangers

Alfa Laval has been developing heat transfer technology for more than 80 years and has been active in the marine industry for over a century. Based on that vast wealth of experience, our engineers have designed gasketed plate heat exchangers that set entirely new standards – not only for reliability, but also for thermal performance and ease of service.

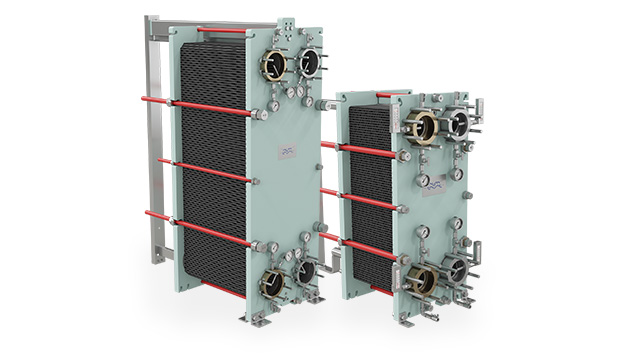

marine GPHE

The marine industry’s most modern line of plate heat exchangers

  • Superior reliability and energy efficiency
  • Small size and footprint (CompactFrame™ design)
  • Minimal fouling (CurveFlow™ plate distribution area)
  • Easy installation and service (five-point alignment system)
  • Optimized global supply chain and production for smallest environmental footprint

Suitable for any vessel, Alfa Laval gasketed plate heat exchangers excel in applications from general heating and cooling to heat recovery, condensation and evaporation. With their innovative features, they take reliability to an all-new level and save crews time and effort during maintenance. Above all, their design minimizes fouling and maximizes heat transfer capabilities, which ensures the highest possible energy efficiency.

関連製品

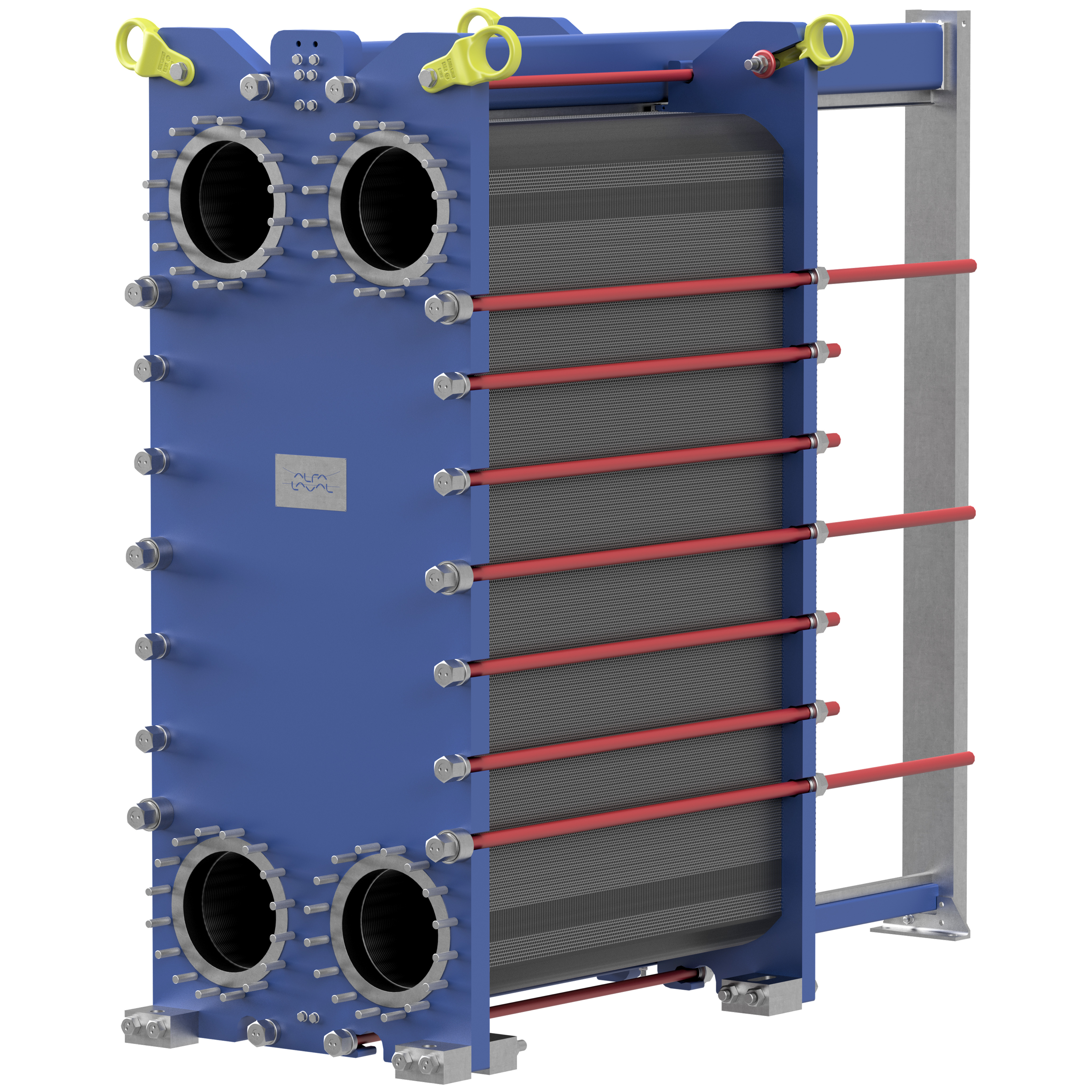

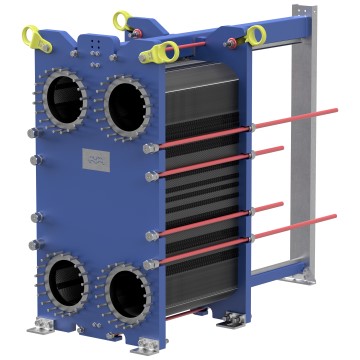

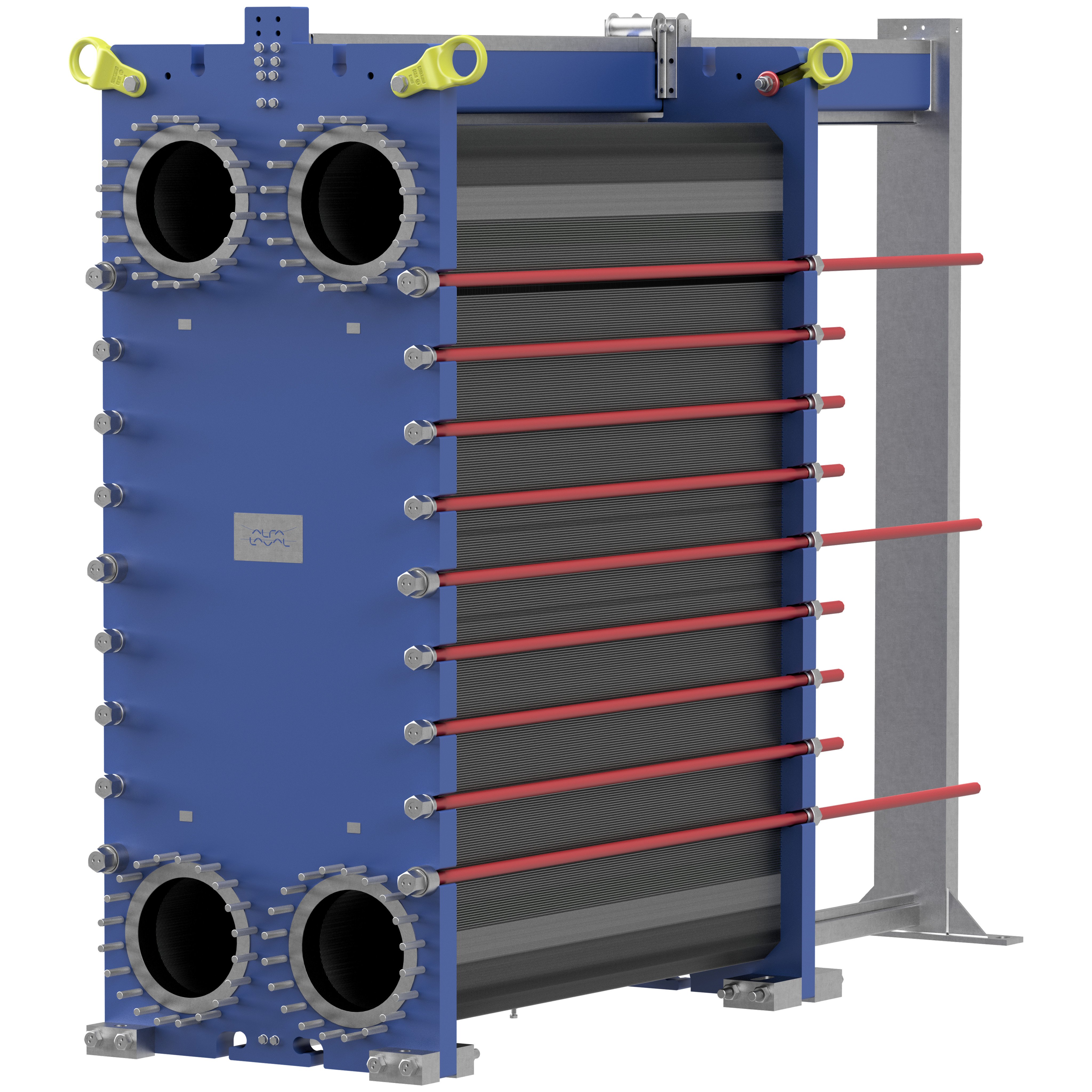

Gasketed plate heat exchangers for your vessel

Compact, reliable and energy-efficient, Alfa Laval gasketed plate heat exchangers are also safe and simple for crews to maintain. Our flexible marine line provides the right match for your needs today – with the possibility to adjust capacities later.

marine GPHE range
  T6
DN 60
T10
DN 100
T15
DN 150
T21
DN 200
T25
DN 250
T35
DN 350
H (mm) 890 1054 1833/1781 2082 2761 2875
W (mm) 320 470 610/650 755 913 1174
Max flow rate (m3/h) 60 160 370 650 1000 1970
Capacity (kW) – water duty with LMTD 6 800 3 000 9 000 18 000 28 000 35 000

仕組み

ガスケット式プレート熱交換器の熱伝達領域は、圧力を保持するためにフレームと圧力プレートの間に組み立てられた一連の波形プレートで構成されています。 ガスケットはプレート間のシールとして機能します。 通常、流体は熱交換器を逆流します。 これにより、最も効率的な熱性能が得られ、非常に近い温度アプローチが可能になります。つまり、出ていくプロセス媒体と入ってくるサービス媒体の温度差です。

ガスケットプレート式熱交換器の流体の様子(液-液)

Features that make the difference

The Industrial line is equipped with features that turn this high-performance family into efficient and reliable workhorses that are easy to service and maintain over the whole product lifecycle.

For efficiency

By improving the efficiency of your heat exchanger, you can maximize production and minimize energy consumption to reduce your power bill and improve your environmental footprint.

See product animations below or get more information and listen to our technical experts.

CurveFlow™ ディストリビューションエリア

伝熱板全体に流体が流れるようにプレート形状を最適化。汚れの蓄積も最小化。



OmegaPort™ 非円形のポート出入口形状

流体がプレートへ効率的に流れ込むことでポンプの省エネ化と熱効率を向上。

FlexFlow™ プレートの非対称設計

高温側と低温側の流量が異なる用途にプレートを設計可能。圧力損失を最適化し、最大30%の熱伝達効率向上と汚れの低減を実現し、ランニングコストを低減。

For reliability

We are always looking to increase the reliability of every aspect of our gasketed plate heat exchangers.
We focus on durable designs based on robust materials and safe manufacturing processes.

See product animations below or get more information and listen to our technical experts.

PowerArc™ プレート形状の最適化

大型プレートの剛性を向上させることで、フレーム締付後の位置決め精度を改善。漏れやプレート損傷のリスクを最小化し、機器の長寿命化を実現。

5点支持アライメント

大型の機器でも、プレートの位置決め精度を向上させることでメンテナンス性および長期間の信頼性を改良。

SteerLock™ プレート位置決め

位置決めを容易かつ確実にする形状により、稼働中の圧力・温度変化があってもプレートパックの固定を維持し、さらにメンテナンス性も向上。

For serviceability

The simple opening and closing of the plate-and-frame design with gaskets enables hassle-free inspection and service. It also enables you to easily adapt the unit to new process conditions.

See product animations below or get more information and listen to our technical experts.

ClipGrip™ ガスケットアタッチメント

ガスケットの密着性が改善され、締め付け時の信頼性やメンテナンスしやすさが向上。プレートやガスケットの寿命が延び、ランニングコストを削減。

Tバーローラー

ローラーの位置を最適化することで熱交換器の高さ寸法をコンパクト化。さらにメンテナンス性も向上。



ベアリングボックス

熱交換器の開放が容易になり、メンテナンス性が向上。

コンパクトフレーム

同じ設置面積でも従来より多くのプレートを入れることが可能。ガイドバーにより迅速で安全な整備ができ、ダウンタイムを最小化してメンテナンスコストを削減。

Services

アルファ・ラバルのマリンサービス


アルファ・ラバルのマリンサービスは、稼働時間の延長、性能の最適化、お客様の真の安心のためにご利用いただけます。当社のサービスネットワークは世界各地で24時間365日体制でサービスを提供しており、お客様の機器の耐用年数を通して信頼性、効率性、およびコンプライアンスを実現します。

私たちのサービス体制について



24/7 Service & Support


24時間365日、いつでもどこでも下記までお問い合わせください。

+46 4636 7700
marine.service@alfalaval.com

Documents

Heating and cooling in an engine room

On a ship, there are many types of machinery with a cooling demand. When the heat energy cannot be recovered or utilized, the total costs of transferring it away from the machinery should be kept to a minimum. Alfa Laval can ensure a cost-effective central cooling system through our portfolio of innovative plate heat exchangers. Our gasketed plate heat exchangers have unique features that reduce the running costs for engine room cooling – and contribute to sustainability.

Engine-room-hero-vignette

Are you on a quest to save energy?

Alfa Laval is setting the standard for thermal efficiency of plate heat exchangers. Bringing together innovative features improving energy efficiency and minimizing downtime we can accelerate the transition to more sustainable solutions and reach net-zero by 2050.

TS45 plate on grey medium shot 4 640x360

Alfa Laval technology powers sustainable operations on Maersk’s pioneering methanol-fuelled container vessel

In a world where sustainability is increasingly important, A.P. Moller-Maersk has set sail with the world’s first methanol fuelled container vessel. Equipped with Alfa Laval’s solutions for methanol as fuel, this vessel shows how innovative solutions and equipment can help shipping companies adapt to the evolving energy landscape and environmental regulations.

maersk-vessel 640x360

新しい基準の需要

世界で最新のガスケットプレート式熱交換器をご紹介します。 当社の新しいガスケットプレート式熱交換器は、より大きな効率、信頼性、保守性をもたらします。

Demand new standards Webbanner EN
